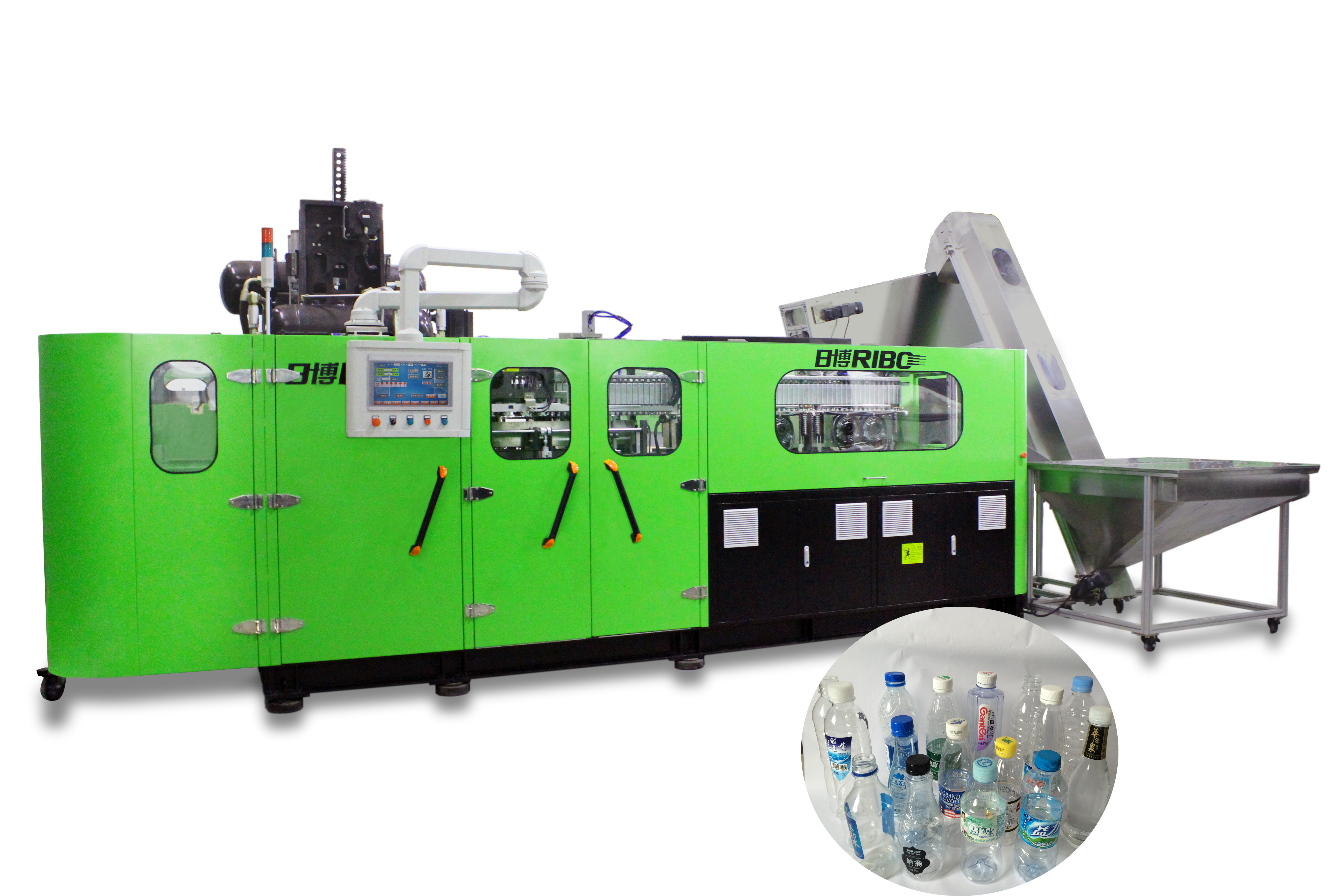

16000BPH 12000BPH Mesin Blow Molding Otomatis

Pengembangan teknologi

Penerapan sistem servo PLC:

Mengadopsi sistem pengontrol gerak Omron (tipe modul integrasi), menggunakan sistem PTO (modul pemosisian servo) untuk

penentuan posisi kecepatan, sensor jarak mencari lokasi target orbital, mengirimkan sinyal berkecepatan tinggi ke sistem servo.Itu

posisi trek terdeteksi secara online oleh encoder putar presisi tinggi yang terpasang di motor servo, mengirimkan kembali informasi

ke sistem kontrol, akhirnya, pemosisian kecepatan tinggi dilakukan oleh modul pemosisian.

Penerapan motor servo

Mekanisme gerakan cetakan: Mengadopsi motor servo yang menghubungkan kotak roda gigi, sistem transmisi sinkronis adalah

diadopsi untuk memenuhi gerakan bolak-balik ke atas dan ke bawah dari dua mekanisme engsel di kedua sisi cetakan yang ditarik oleh dua

batang penghubung masing-masing.Dengan cara ini, kedua pelat penahan cetakan di tengah bergerak berlawanan atau saling berhadapan, yaitu:

umumnya dikenal sebagai pembukaan dan penutupan cetakan.Roda pengangkut yang digerakkan oleh motor servo membuat putaran searah jarum jam

terus menerus, mengurangi dampak daya dan keausan, membuat penjepitan cetakan lebih lancar.Setiap putaran mengarah ke

siklus lengkap gerakan pelat penahan cetakan ------ buka dan tutup.Juga penguncian cetakan supercharged udara bertekanan tinggi

mekanisme diterapkan yang meningkatkan dampak antara pelat cetakan dan secara efektif melindungi cetakan.Selain itu, itu membantu untuk

mengurangi visibilitas garis perpisahan pada botol jadi.Mekanisme gerakan cetakan yang digerakkan motor servo dirancang dan

dibuat berdasarkan analisis simulasi teknik yang kaku, yang memastikan bahwa rangkaian gerakan cetakan sederhana, akurat,

konsisten dan cepat, membuat waktu siklus 0,2 ~ 0,4 detik.

Mekanisme transfer pemegang pemanas preform dan preform: Roda bintang pengumpanan preform dan

mekanisme transfer pemegang pemanas preform digerakkan oleh langkah penggerak tipe tautan sabuk sinkron motor servo.Untuk

sistem pemanas putar preform, pemegang pemanas preform dikendalikan oleh motor frekuensi variabel, preforms (leher preform adalah

ke atas) adalah pemanasan putar 360 derajat tanpa gangguan, pitch pemanasan 48mm Preform, lebih banyak preforms dipanaskan tanpa henti

dalam jarak yang sama, yang meningkatkan efisiensi dan penghematan energi di atas 40%.Motor servo yang sama digunakan untuk

beroperasi secara serempak pada trek geser untuk memutar pemosisian loncatan berkecepatan tinggi untuk menyederhanakan struktur, yang membuat

melangkah track cepat dan stabil, mempersingkat waktu siklus produksi dan sangat meningkatkan efisiensi produksi.

Performa setelah dipanaskan / mekanisme pitch variabel: Mekanisme ini mengadopsi motor servo untuk menghubungkan sekrup

langsung, sekrup berputar, pitch diubah dari 48mm menjadi 96mm secara langsung, struktur diubah untuk memastikan tinggi

kecepatan dan ketepatan melakukan penanganan antara kedua mekanisme tersebut.

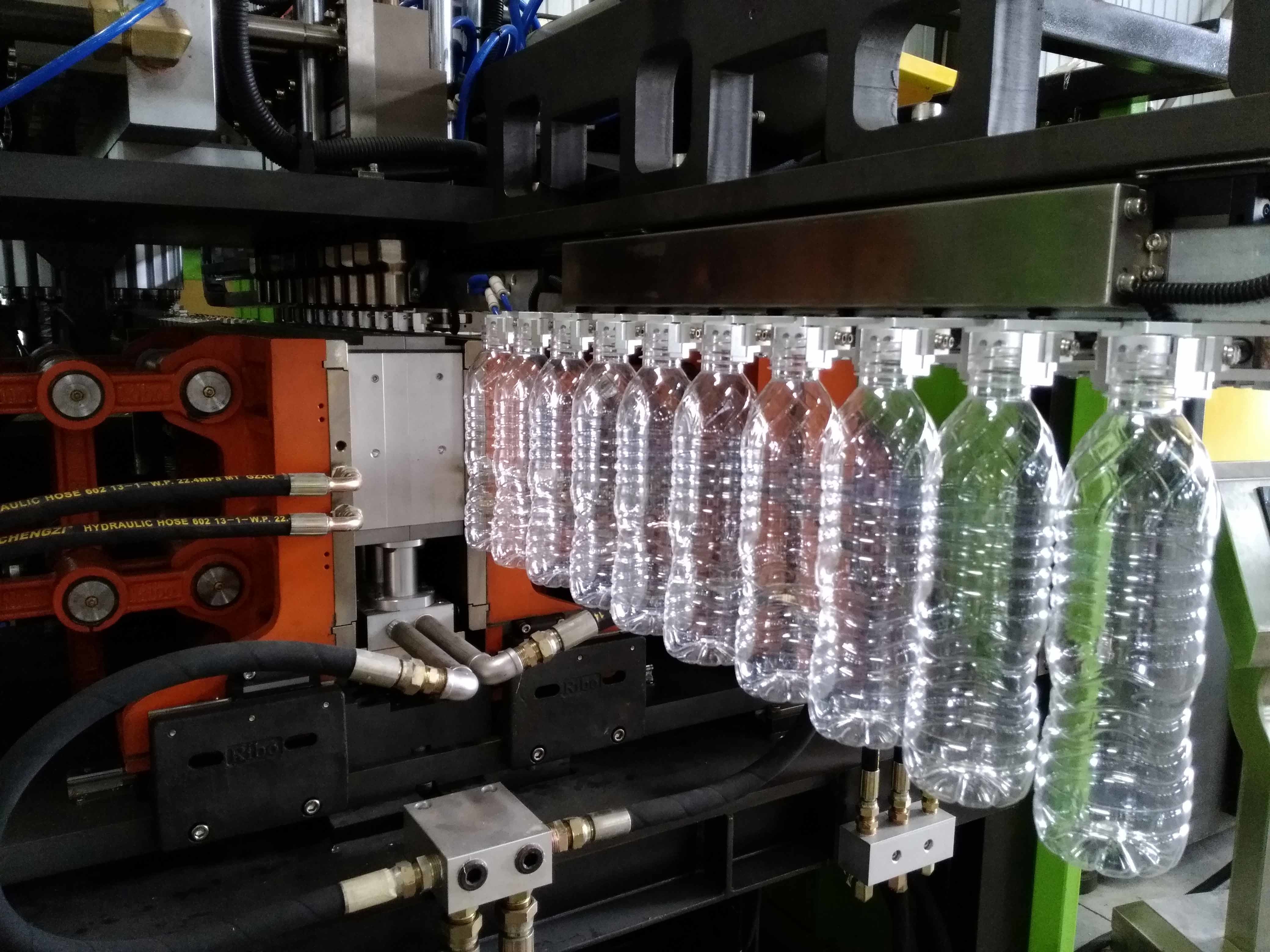

Sistem transfer preform dengan gripper dan mekanisme pengumpanan botol: Preform yang dipanaskan dikirim ke cetakan tiup dan

botol jadi out-feed didorong oleh motor servo yang sama & sabuk sinkron, untuk memastikan kecepatan tinggi dan akurat untuk

dua gerakan ini.

Mekanisme peregangan (down stretching): batang peregangan digerakkan oleh motor servo sekaligus, yang

memastikan sinkronisitas gerakan batang dan membuatnya lebih mudah untuk melakukan penyesuaian sebelum produksi.(Setelah

menukar cetakan pukulan, membuatnya lebih mudah untuk menyesuaikan ketinggian batang peregangan, hanya perlu memasukkan data pada

layar sentuh, alih-alih melakukan penyesuaian secara manual.)

Penerapan sistem pemanas termostatik

Sistem kontrol termodulasi digunakan dalam oven pemanas kosong termostatik, yang menggunakan lampu inframerah dan reflektor untuk:

pemanasan awal.Setelah mengatur nilai suhu, peralatan dapat secara otomatis menyesuaikan tegangan output sesuai dengan

tingkat tanpa terpengaruh oleh fluktuasi tegangan dan perubahan suhu lingkungan.Pada saat yang sama, itu juga didinginkan oleh

sirkulasi udara yang dikendalikan oleh konverter frekuensi, yang secara efektif dapat menjamin suhu pemanasan internal dan konstan

suhu oven pemanas, dan membuat permukaan setiap bentuk awal dan suhu internalnya dipanaskan secara seragam.

Selain itu, botol berputar 360 derajat dalam oven pemanas, sehingga setiap sisi bentuk awal dapat dipanaskan secara merata, yang

meningkatkan hasil botol yang ditiup dan kisaran kemampuan beradaptasi dari bentuk awal berdinding tebal.

Penerapan regulator tegangan loop tertutup penuh dalam sistem pemanas preform:

Suhu oven pemanas dikendalikan oleh regulator tegangan loop tertutup penuh (dengan umpan balik) yang

dikembangkan secara independen oleh perusahaan RiBo.Pengontrol mendeteksi dan menyesuaikan tegangan output (nilai yang ditetapkan) pada pemindaian

frekuensi 218 kali per detik, sehingga mencapai efek output tegangan yang merata dan memecahkan masalah ketidakstabilan

efek pemanasan yang disebabkan oleh fluktuasi panas elemen pemanas (lampu) karena fluktuasi tegangan catu daya.Di

Selain itu, sistem kontrol loop tertutup berinteraksi dan bekerja sama dengan kontrol suhu konstan oven pemanas asli

sistem, sangat meningkatkan fluktuasi suhu pemanasan yang disebabkan oleh perubahan suhu lingkungan.Dengan penerapan

teknologi di atas dalam mesin peniup botol, keseragaman pemanasan dan stabilitas setiap bentuk awal cenderung sepenuhnya tend

konsisten, yang akhirnya memastikan stabilitas dan keseragaman efek peniupan botol dari setiap rongga.Unit loop tertutup ini memiliki

lebih meningkatkan kinerja keseluruhan peralatan peniup botol.

Mesin ini dilengkapi dengan deteksi suhu preform di akhir oven pemanas terakhir, jika suhu preform

tidak mencapai suhu tiupan, bentuk awal masuk ke cetakan tiup tetapi tidak ada tiupan, menghemat udara.
