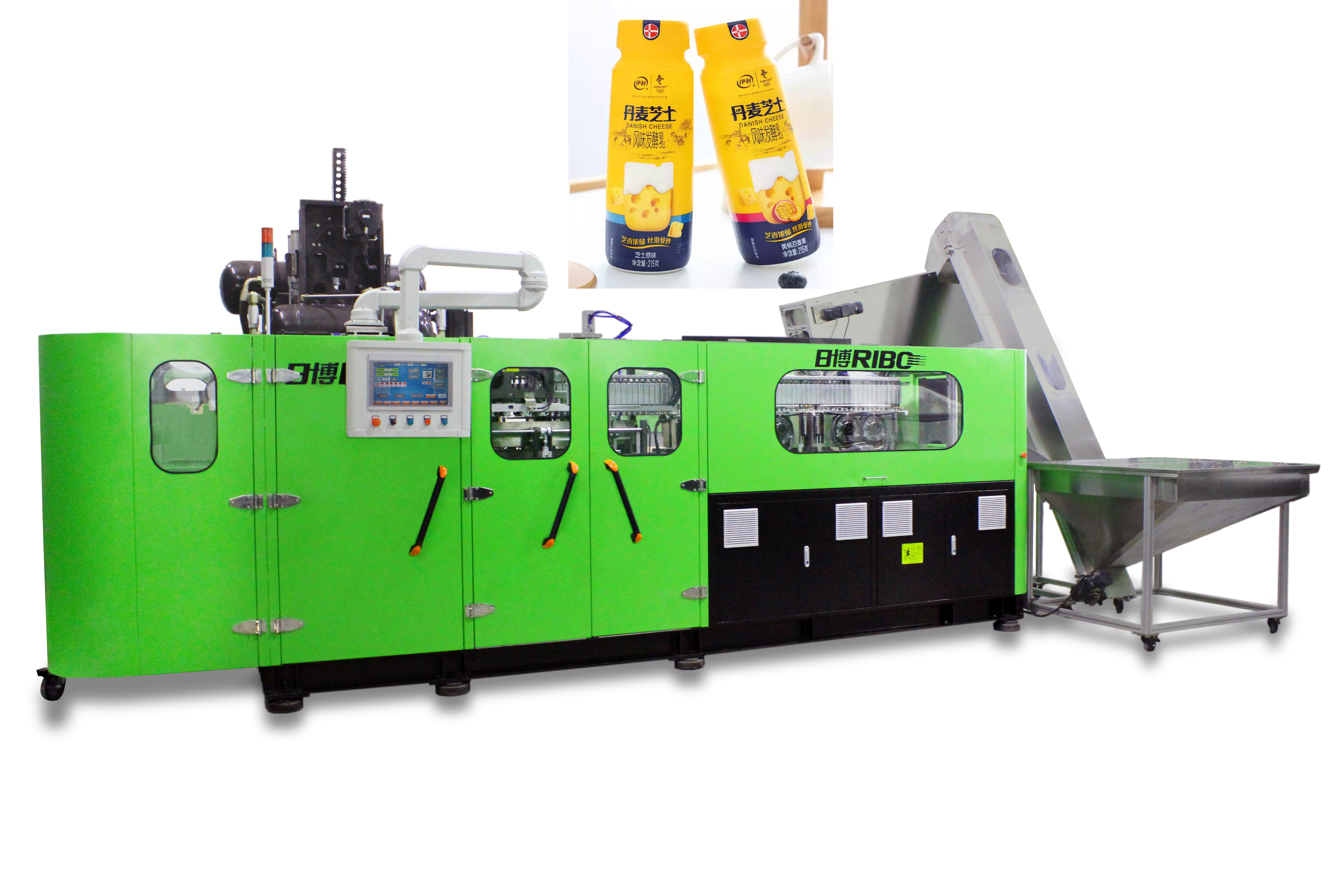

Mesin Blow Molding Plastik Otomatis Efisiensi Tinggi 14000bph-8800bph Untuk Minuman Energi



Pengenalan mesin seri R



I. Ringkasan



R series linear full electric PET bottle blow moulding machine adalah peniup PET otomatis berkecepatan tinggi yang dirancang dan dikembangkan



dengan teknologi peniupan botol tercanggih saat ini, keunggulannya dapat digambarkan sebagai cepat, stabil,



sederhana, bertujuan umum dan aman bagi lingkungan.Hal ini terutama berlaku dalam wadah PET blow moulding untuk air, minuman,



jus, dll. Mesin menghasilkan banyak dengan efisiensi tinggi.Kapasitas setiap rongga telah ditingkatkan menjadi 2600bph ketikaph



ukuran botol masing-masing sama dengan atau kurang dari 600ml, yang dapat memenuhi kebutuhan pelanggan kelas atas.



Dilengkapi dengan sistem pemuatan otomatis preform, mesin bekerja sepenuhnya secara otomatis dengan kinerja yang konsisten dan kecepatan tinggi,



tanpa campur tangan operator selama seluruh proses.Dengan demikian, kemungkinan kontaminasi dapat dikurangi



secara nyata, yang menjamin kualitas produk.



II.Kinerja dan Karakteristik Mesin



Penerapan sistem servo PLC:



Mengadopsi sistem pengontrol gerak Omron (tipe modul integrasi), menggunakan sistem PTO (modul pemosisian servo) untuk



penentuan posisi kecepatan, sensor jarak mencari lokasi target orbital, mengirimkan sinyal berkecepatan tinggi ke sistem servo.Itu



posisi trek terdeteksi secara online oleh encoder putar presisi tinggi yang terpasang di motor servo, mengirim kembali



informasi ke sistem kontrol, akhirnya, pemosisian kecepatan tinggi dilakukan oleh modul pemosisian.



Penerapan motor servo



Mekanisme gerakan cetakan: Mengadopsi motor servo yang menghubungkan kotak roda gigi, sistem transmisi sinkronis adalah



diadopsi untuk memenuhi gerakan bolak-balik ke atas dan ke bawah dari dua mekanisme engsel di kedua sisi cetakan yang ditarik oleh dua



batang penghubung masing-masing.Dengan cara ini, kedua pelat penahan cetakan di tengah bergerak berlawanan atau saling berhadapan, yaitu:



umumnya dikenal sebagai pembukaan dan penutupan cetakan.Roda pengangkut yang digerakkan oleh motor servo membuat putaran searah jarum jam



terus menerus, mengurangi dampak daya dan keausan, membuat penjepitan cetakan lebih lancar.Setiap putaran mengarah ke



siklus lengkap gerakan pelat penahan cetakan ------ buka dan tutup.Juga penguncian cetakan supercharged udara bertekanan tinggi



mekanisme diterapkan yang meningkatkan dampak antara pelat cetakan dan secara efektif melindungi cetakan.Selain itu, itu membantu untuk



mengurangi visibilitas garis perpisahan pada botol jadi.Mekanisme gerakan cetakan yang digerakkan motor servo dirancang dan



dibuat berdasarkan analisis simulasi teknik yang kaku, yang memastikan bahwa rangkaian gerakan cetakan sederhana, akurat,



konsisten dan cepat, membuat waktu siklus 0,2 ~ 0,4 detik.



8 buah rel panduan paduan superhard dipilih untuk membawa dua pelat cetakan bergerak (Mesin peniup linier lainnya



produsen dalam negeri semua menggunakan 4 pcs).Berat pelat cetakan yang dapat dipindahkan dibagi menjadi dua rel pada satu ukuran, yaitu:



stres adalah setengah dari mesin desain lain dari produsen lain.Selain itu, kedua pemandu diikat satu sama lain, membuat



mereka lebih tahan aus dan lebih akurat dalam pemosisian.Berat pelat cetakan bergerak adalah sekitar 350kg, tetapi dalam



tidak adanya kekuatan eksternal, templat yang bergerak dapat didorong dengan satu jari (peralatan bergerak lebih efisien).



Selain itu, motor servo dan gear box selalu bergerak ke arah yang sama dalam proses membuka dan menutup (lainnya)



produsen di dalam negeri, mesin mereka mengadopsi rotasi maju dan mundur 180 derajat untuk mencapai cetakan



pembukaan dan penutupan) untuk memastikan masa pakai yang lebih lama dari motor servo dan gear box.



Mekanisme transfer pemegang pemanas preform dan preform: Roda bintang pengumpanan preform dan pemanasan preform



mekanisme transfer pemegang didorong oleh langkah penggerak tipe tautan sabuk sinkron motor servo.Untuk pemanasan putar bentuk awal



sistem, pemegang pemanas preform dikendalikan oleh motor frekuensi variabel, preforms (leher preform ke atas) adalah 360



derajat pemanasan putar tanpa gangguan, pitch pemanasan 38mm Preform, lebih banyak preforms dipanaskan tanpa henti dalam waktu yang sama



jarak, yang meningkatkan efisiensi dan penghematan energi di atas 50%.Motor servo yang sama digunakan untuk beroperasi secara sinkron



pada trek geser untuk memutar posisi loncatan kecepatan tinggi untuk menyederhanakan struktur, yang membuat trek loncatan menjadi cepat



dan stabil, mempersingkat waktu siklus produksi dan sangat meningkatkan efisiensi produksi.



Performa setelah dipanaskan / mekanisme pitch variabel: Mekanisme ini mengadopsi motor servo untuk menghubungkan sekrup



langsung, sekrup berputar, nada diubah dari 38mm menjadi 96mm secara langsung, yang memastikan kecepatan tinggi dan akurat



melakukan penanganan antara kedua mekanisme tersebut.



Bagian pitch variabel mengadopsi sekrup paduan super-keras dengan penelitian dan pengembangan yang sepenuhnya independen,



permukaan kekerasan Rockwell 2mm bisa mencapai lebih dari 68 derajat, dan tingkat sekrup halus dan tingkat ketahanan aus



benar-benar terkemuka di industri ini, dan masa pakai sekrup dapat mencapai lebih dari 15 tahun.



Sistem transfer bentuk awal dengan mekanisme penggenggam dan pengumpanan botol: Preforms yang dipanaskan dimasukkan ke dalam cetakan tiup



dan pengumpanan botol jadi yang digerakkan oleh motor servo yang sama & sabuk sinkron, untuk memastikan kecepatan tinggi dan



akurat untuk kedua gerakan ini.



Mekanisme peregangan (peregangan ke bawah): batang peregangan digerakkan oleh motor servo sekaligus, yang memastikan



sinkronisitas gerakan batang dan memudahkan untuk melakukan penyesuaian sebelum produksi.(Setelah bertukar pukulan



cetakan, membuatnya lebih mudah untuk menyesuaikan ketinggian batang peregangan, hanya perlu memasukkan data di layar sentuh, bukan



melakukan penyesuaian secara manual.)



Penerapan sistem pemanas termostatik



Sistem kontrol termodulasi digunakan dalam oven pemanas kosong termostatik, yang menggunakan lampu inframerah dan reflektor untuk:



pemanasan awal.Setelah mengatur nilai suhu, peralatan dapat secara otomatis menyesuaikan tegangan output sesuai dengan



tingkat tanpa terpengaruh oleh fluktuasi tegangan dan perubahan suhu lingkungan.Pada saat yang sama, itu juga didinginkan oleh



sirkulasi udara yang dikendalikan oleh konverter frekuensi, yang secara efektif dapat menjamin suhu pemanasan internal dan konstan



suhu oven pemanas, dan membuat permukaan setiap bentuk awal dan suhu internalnya dipanaskan secara seragam.



Selain itu, botol berputar 360 derajat dalam oven pemanas, sehingga setiap sisi bentuk awal dapat dipanaskan secara merata, yang



meningkatkan hasil botol yang ditiup dan kisaran kemampuan beradaptasi dari bentuk awal berdinding tebal.



Penerapan regulator tegangan loop tertutup penuh dalam sistem pemanas preform:



Suhu oven pemanas dikendalikan oleh regulator tegangan loop tertutup penuh (dengan umpan balik) yang



dikembangkan secara independen oleh perusahaan RiBo.Pengontrol mendeteksi dan menyesuaikan tegangan output (nilai yang ditetapkan) pada pemindaian



frekuensi 100 kali per detik (Pastikan akurasi stabilitas tegangan ± 0,5V), sehingga mencapai efek tegangan merata



output dan memecahkan masalah efek pemanasan yang tidak stabil yang disebabkan oleh fluktuasi panas elemen pemanas (lampu) karena



fluktuasi tegangan catu daya.Selain itu, sistem kontrol loop tertutup berinteraksi dan bekerja sama dengan aslinya



sistem kontrol suhu konstan oven pemanas, sangat meningkatkan fluktuasi suhu pemanasan yang disebabkan oleh



perubahan suhu lingkungan.Dengan penerapan teknologi di atas pada mesin peniup botol, pemanasan



keseragaman dan stabilitas setiap bentuk awal cenderung sepenuhnya konsisten, yang akhirnya memastikan stabilitas dan keseragaman



efek peniupan botol dari setiap rongga.Unit loop tertutup ini semakin meningkatkan kinerja keseluruhan dari peniupan botol



peralatan.



Mesin ini dilengkapi dengan deteksi suhu preform di akhir oven pemanas terakhir, jika suhu preform



tidak mencapai suhu tiupan, bentuk awal masuk ke cetakan tiup tetapi tidak ada tiupan, menghemat udara.



AKU AKU AKU.Performa dan Keunggulan



i. Antarmuka manusia-mesin mudah dioperasikan.Semuanya terkomputerisasi, termasuk penyesuaian suhu dan bentuk awal



distribusi.



ii.Panel operasi bergerak independen, membuat operasi lebih nyaman dan fleksibel.



iii. Preform unscrambling, loading, bottle handling and order semuanya dioperasikan oleh manipulator stainless steel secara otomatis



tanpa kontaminasi kedua.



Ini juga dilengkapi dengan perangkat pemulihan penurunan bentuk awal (bentuk awal yang dijatuhkan dipulihkan ke dalam hopper bentuk awal) dan



perangkat penyangga tambahan untuk mencegah kerusakan yang disebabkan oleh knocking preform saat jatuh.



iv.Selama proses sistem pemberian makan preform embrio otomatis, setiap saluran preform memiliki deteksi fotolistrik,



mengontrol aksi motor atas dan silinder perpisahan, memastikan distribusi seragam dari bentuk awal di setiap embrio



saluran, dan memiliki fungsi mengkhawatirkan kekurangan material.



v. Sistem air pendingin yang bersirkulasi serta kipas dengan konverter yang dikontrol dapat melindungi leher botol terhadap



deformasi ketika preform sedang dipanaskan.



vi.Pemanas homotermal mengadopsi refleksi otomatis dan sistem penyesuaian loop tertutup yang memiliki daya yang disuplai secara konstan



proporsional, tidak terpengaruh oleh fluktuasi tegangan.Rantai konveyor bernada pendek dan parataktik, yang membantu untuk



menyadari pemanasan lambat dan konsumsi daya yang rendah.Hasilnya, preform bisa dipanaskan secara merata dan mudah ditiup.



vii.Pemasangan cetakan yang diposisikan memungkinkan untuk mengganti cetakan dengan mudah dalam waktu satu jam, operator hanya perlu



berdiri di tanah dapat menyelesaikan pekerjaan ini, tidak perlu berdiri di atas rangka mesin, keamanan untuk orang jauh lebih tinggi.



viii.Semua bagian penting yang kami gunakan untuk mesin, seperti listrik, komponen pneumatik, motor servo, dll, terkenal



suku cadang bermerek yang diimpor dari Jepang, Amerika Serikat dan Eropa, yang menjamin stabilitas dan umur panjang peralatan kami.



ix. Katup peniup tekanan tinggi dilengkapi dengan perangkat untuk mengubah ke udara bertekanan rendah, yang dapat memastikan normal



konversi tanpa udara bertekanan rendah.Mesin dilengkapi dengan perangkat pemulihan udara bertekanan tinggi, dalam proses pembuatan botol



produksi bertiup, udara bertekanan tinggi dapat dipulihkan dan digunakan untuk silinder / pra-tiup.



IV.Perawatan Mudah



Sistem pengontrol servo Omron (pengontrol gerak, modular) terhubung dengan mesin melalui komunikasi tertentu



kabel. Pengguna dapat mengatur semua tindakan mesin melalui pengontrol gerak.Setelah mesin mengalami kesalahan,



antarmuka manusia-mesin akan memberikan sinyal peringatan dan laporan diagnosis kesalahan kepada operator, operator dapat dengan cepat menemukan



penyebab kesalahan dan memecahkan masalah sesegera mungkin melalui tampilan kesalahan.



Jika botol tersumbat/penuh di konveyor udara, fungsi preform pengumpanan berhenti otomatis dapat diatur dalam program



melalui deteksi fotolistrik.



Jika mesin pengepakan setelah (seperti mesin pengisi, mesin pelabelan, dll) berhenti berjalan untuk waktu yang lama, pemanasan



lampu dapat diatur dengan fungsi menurunkan suhu secara otomatis, menghemat konsumsi listrik dan menghindari yang berlebihan



panas di oven pemanas preform dan pemegang preform. (Suhu pemanasan dapat disesuaikan pada layar sentuh)



Bagian transisi antara oven pemanas preform terakhir dan sistem pitch variabel dilengkapi dengan fotolistrik



perangkat deteksi dan perlindungan.Ketika transfer preform tidak pada tempatnya, mesin peniup botol akan berhenti secara otomatis,



efektif melindungi komponen sistem pitch variabel.



Bagian-bagian penting dari mesin dilengkapi dengan pelumas otomatis terpusat.



V. Keamanan



Bagian bolak-balik dari mesin peniup botol dilengkapi dengan perangkat pelindung dan tanda peringatan.



saya.Keamanan operator



Mesin ini benar-benar tertutup dengan pintu pengaman yang andal dan juga dilengkapi dengan pelat antislip aluminium pada prinsipnya



permukaan, yang dapat menjamin keselamatan operator ke tingkat terbesar.



ii.Keamanan mesin



Teknik deteksi beberapa titik diadopsi untuk memastikan pengoperasian sistem pemosisian yang aman, sistem penjepitan



dan sistem peregangan ke tingkat terbesar.
